双梁桥式起重机电气原理图双梁桥式起重机刹车距离

双梁桥式起重机电气原理图、结构图、安装图、操作说明书、检验报告、质量保证手册、技术资料等。本书可作为高等院校机械工程专业、土木工程专业、建筑工程专专业及建筑设计专业的教材，也可供相关工程技术人员参考。同时，本书还可作为工程技术人员的参考用书。

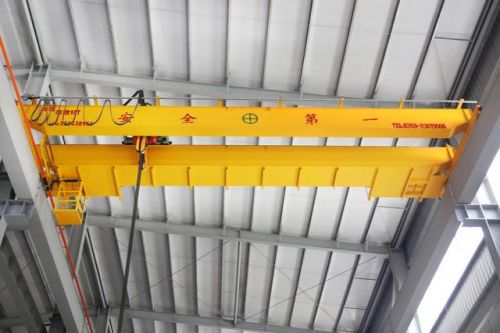

一：双梁桥式起重机电气原理图

主电机电路原理：电机正反转电路+转子切电阻调速电路

控制回路：零位接触器，用于意外停电后，控制器没有回零位导致来电后机器启动，造成人身伤害

上升下降电路有电气互锁

转子切电阻调速是个自动切换过程，由延时继电器操作

我看不出上限位和下限位是什么符号

推上升1档，触点1、3、4、5、8、11闭合。触点0导致K00动作（自锁控制电路通电）（F21F22应该是主电机的过流保护继电器），触点4闭合导致K10动作（上升电路自锁，主电机通电，开始运行），K10和触点11导致K70动作（主电机抱闸打开）。K10和K70闭合导致继电器K040动作，转子电阻接入。然后K051延时继电器动作（不知道这个保护做什么用）。。。

我觉得这电路设计的比较糟糕，比如在主电机在运行过程出现缺相，K050的动作并不能及时切断主电路，并且，那个三相断错相保护器是同时连接在三相电上的，它的常开触点应该串联在控制电路的K00触点前后才对。切电阻的顺序好像也不怎么对

QD桥式双梁起重机的电气原理：

1.装置在操纵室舱口门上的安全开关CAK和起重机端梁杆门上的安全开关1AK、2AK，只要任意打开一只安全开关都使主接触器C自动断开，从而切断电源，以防止检修人员在走台上发生触电意外事故。

2.起重机限位开关1DXK、2DXK；小车限位开关1XXK、2XXK和起升限位开关JXK。当大车或小车行至极限位置或当吊具上升至规定高度时，限位开关动作，接触器C断开，电源被切断，以保证起重机安全工作。必须将控制手柄搬回零位，并按下起动按钮才能接通电源，使电机向相反方向起动。

3.主回路总过电流继电器触点0JL和各机构电动机的过电流继电器的触点1JL、2JL、3JL 及4JL等。是用来保护各电动机发生短路或过载之用。当电动机电流超过电流继电器的整定值时，继电器动作，把它的触点打开，使接触器C断电。

4.各机构控制器的零位触点1—2。是用来保证主接触器当控制手柄未放回零位时不能接通，以避免电动机在转子电阻切除的情况下启动。

5.紧急开关SK是供操作人员遇有紧急情况下切断总电源。

二：双梁桥式起重机电路图讲解

，

十吨双梁行车改成空遥两用，要做一个转换柜进行转换。

以前凸轮控制器控制的手动控制切除电阻，要改成用时间继电器延时自动切除。

大车小车钩子用时间继电器延时依次自动切除。
