管道阀门、仪表中公斤压力、MPa、PSI、Class转换关系

管道阀门、仪表、管道等部件的购买、施工、设计过程中是不是常听到“多少公斤压力”、“多少磅级”、“多少PSI”等等?这个与我们所用的压力单位有很大的关系，而这与“公称压力”密不可分，这些名称都有着什么的联系呢？

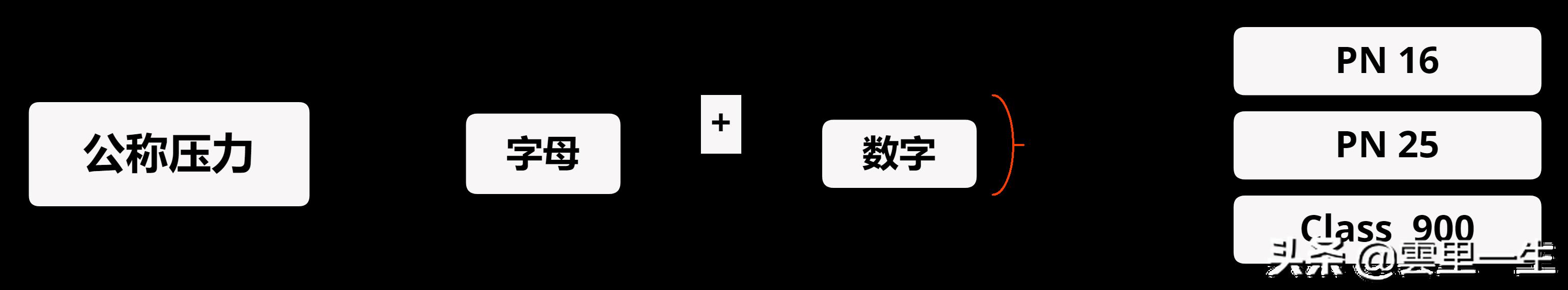

首先看下公称压力，它是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。国标公称压力由字母PN和后跟无因次的数字组成；美标公称压力由单词Class或字母CL和后跟无因次的数字组成。无因次的数字说白了，就是其没有单位，不代表哪一方，只是一个特定数字符号，所以不能用作工程计算中的确切数代入公式等情况。下图中美标Class 900有的场合你可能还看到900LB,要表达的意思是一样的，其中LB是磅级的意思。

我们国家由于阀门、仪表起步比较晚，先后引进了前苏联、欧美等相关标准，制定了最初的相关标准，所以在现在标准是会出现MPa、Class、Psi等为单位的依然会看到，这同时随着我们国产阀门走出国门的到来，阀门要走出去，相关标准就要走在先，基础性的如公称压力、公称通径类，都需要和国际接轨，所以我们的相关标准中公称压力有DIN系列、ANSI系列、美标(Class)系列。

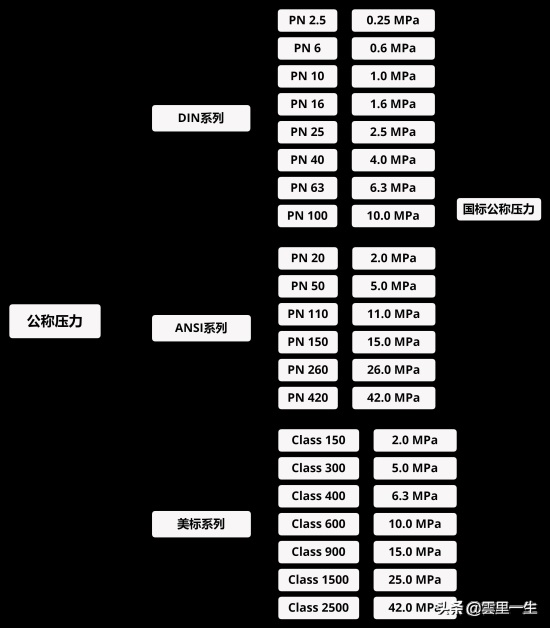

说回来，我们国标阀门中公称压力有两个系列，DIN系列、ANSI系列,以及公称压力中我们常用的美标(Class)系列包含的具体有哪些，见下面的视频：

由于DIN系列和ANSI系列都是PN 为标识，我们不难看出，其对应的以"MPa"时的值是多少，但是此数值不能作为工程计算的代入数值，因为压力容器中，用来计算的情况，还也温度有关系，不同的温度对应的许用压力可能和公称压力完全不同，除非有说明是被允许的，如公称压力对应的兆帕可以直接用于计算。

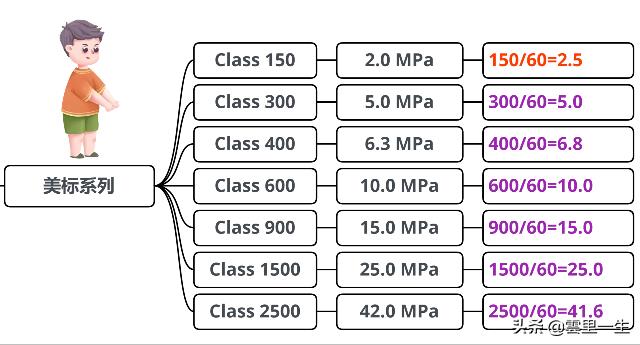

那么美标(Class)系列与PN系列的对应关系是不是每一个都需要你去记，看下面

不难发现，除了Class 150这个特殊点，其余都可以用60这个数发生关系，那现在你可以不用记住很多繁杂的对应关系，如果你想知道Class 2500是多少MPa,只需要2500/60，圆整下，即可得到大致是42.0MPa，那其对应的国标公称压力是PN 420，其余的压力也是同理，需要注意的是Class 150对应的是PN 20，是不PN25。

“多少公斤压力”是怎么回事呢，这个PN 420就是常说的420公斤压力，其数值是MPa的10倍，如6.3MPa,你就可称为63公斤压力，15.0MPa可称为150公斤压力。

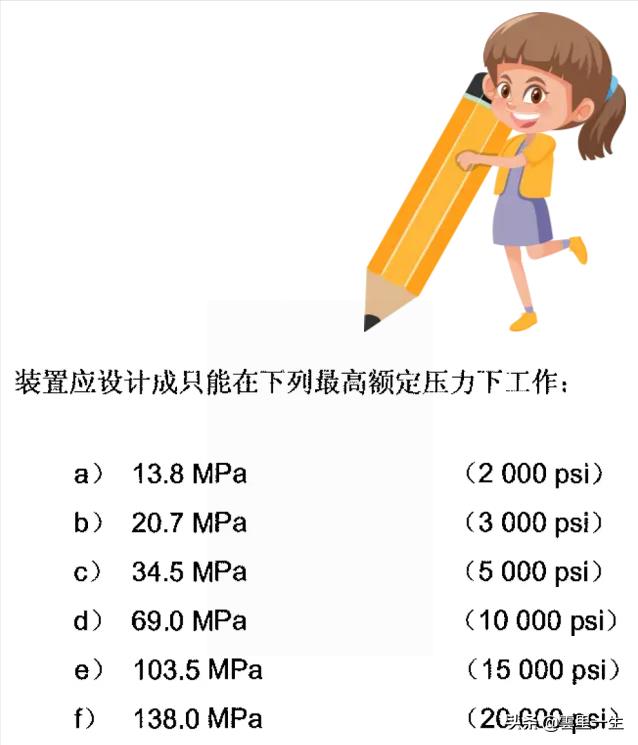

"多少PSI"与MPa的关系呢？与146这个数字有关系，如5000PSI≈5000/145(MPa)≈34.2MPa,这个你在API 6A标准中可以看到35MPa对应的就是5000PSI的公称压力

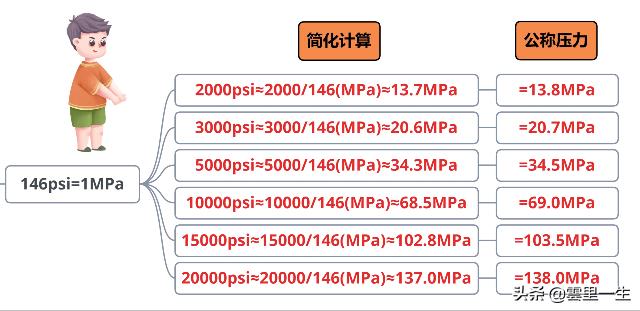

同理你可以计算下其余的情况：

平常在不用于具体的公式验算，用于快速知道对应的大概的MPa值，都可以使用这个这个146作为转化的依据，可以只记住146这个数字，轻松实现psi到MPa的转化。
