别晕，一句话告诉你各种视频接口

看清楚，别再插错了

电脑上、电视上、各种品牌的电视盒子、摄像机、音响、视频会议、监控产品，那么多稀奇古怪的接口，你都认识吗？那些事模拟接口、哪些是数字接口，哪些是低分辨率的，哪些是高清的，看的你头都大了吧？别急，我用最简洁的介绍让你看完就不会忘。

目前最基本的视频接口是RF射频口、复合视频接口、S-vidio接口、色差接口、VGA接口、DVI接口、HDMI接口和DP接口。

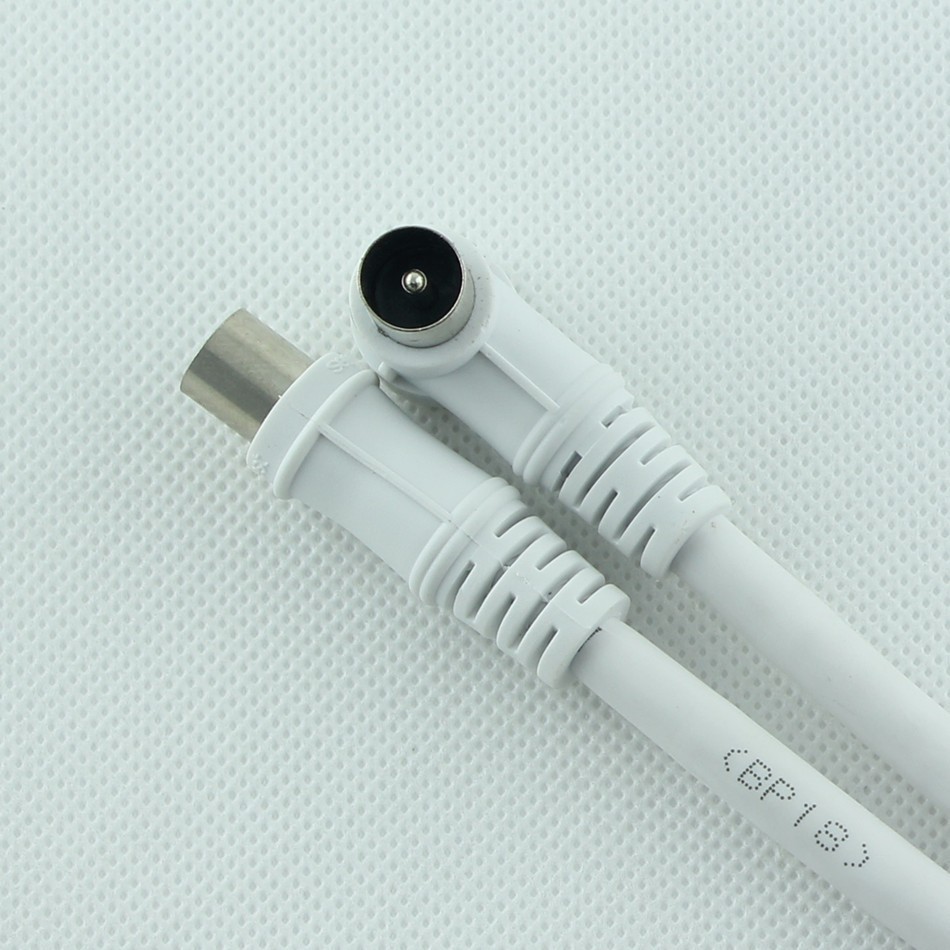

1. RF射频口

接口图

说明：射频（RF）是Radio Frequency的缩写，它是一种高频交流变化电磁波的简称。射频技术在无线通信领域中被广泛使用，有线电视系统就是采用射频传输方式。

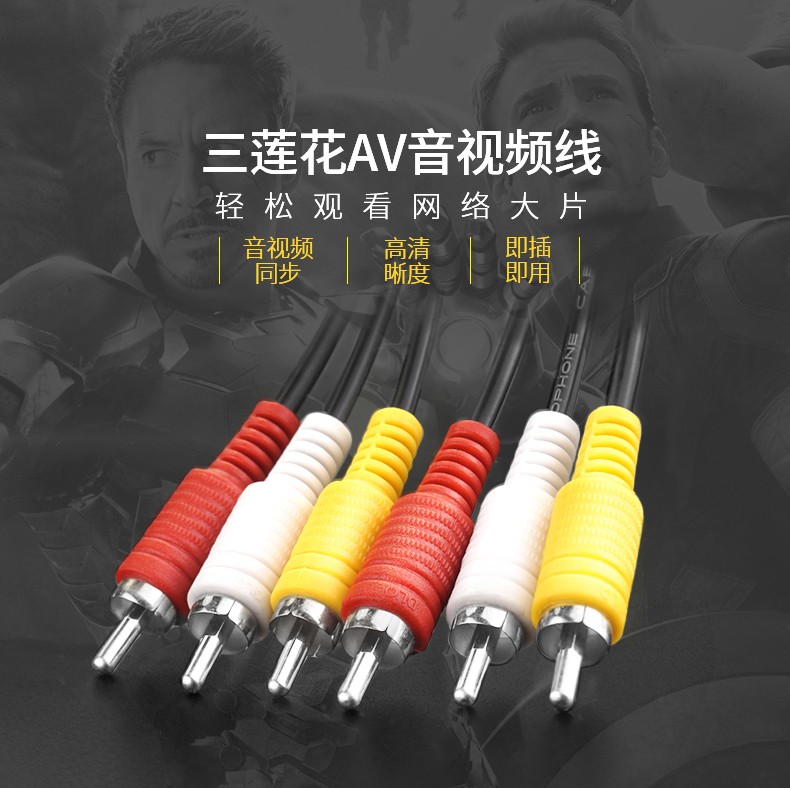

2. 复合视频接口

接口图

说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

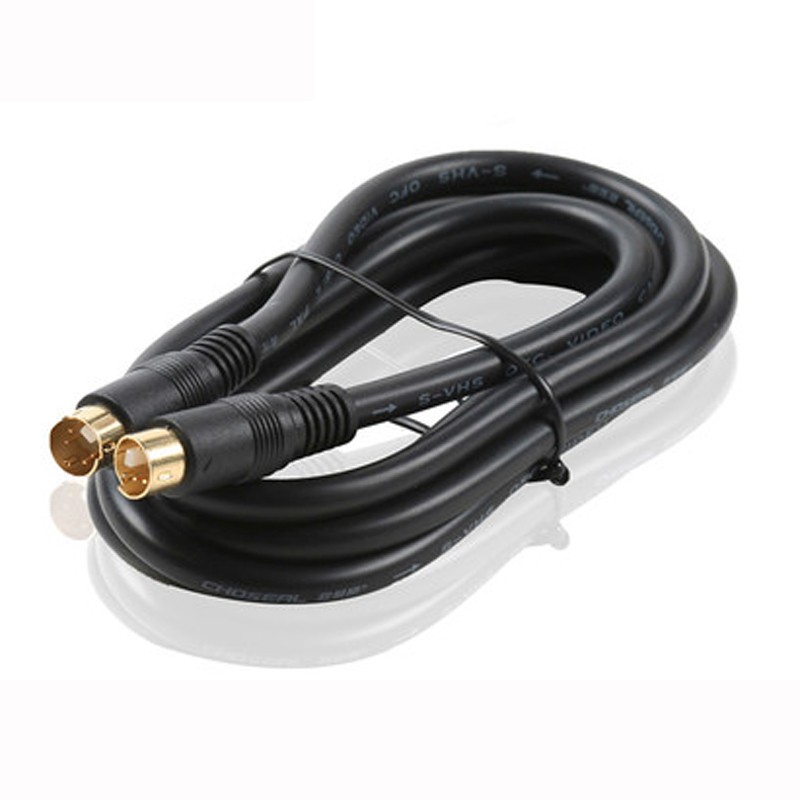

3. S-vidio接口

接口图

说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。S-Video连接规格是由日本人开发的一种规格，S指的是"SEPARATE（分离）"，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

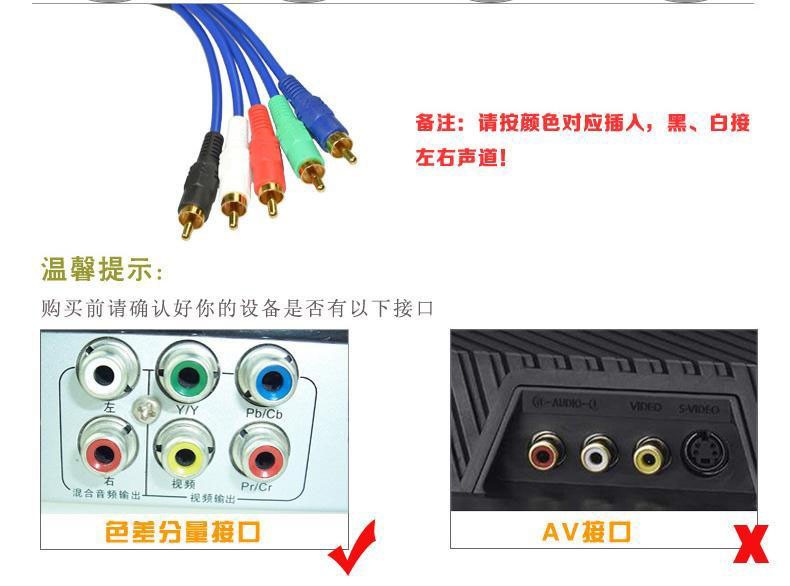

4. 色差接口

接口图

说明：色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。还有一点要注意的就是要区分它和AV接口的区别。

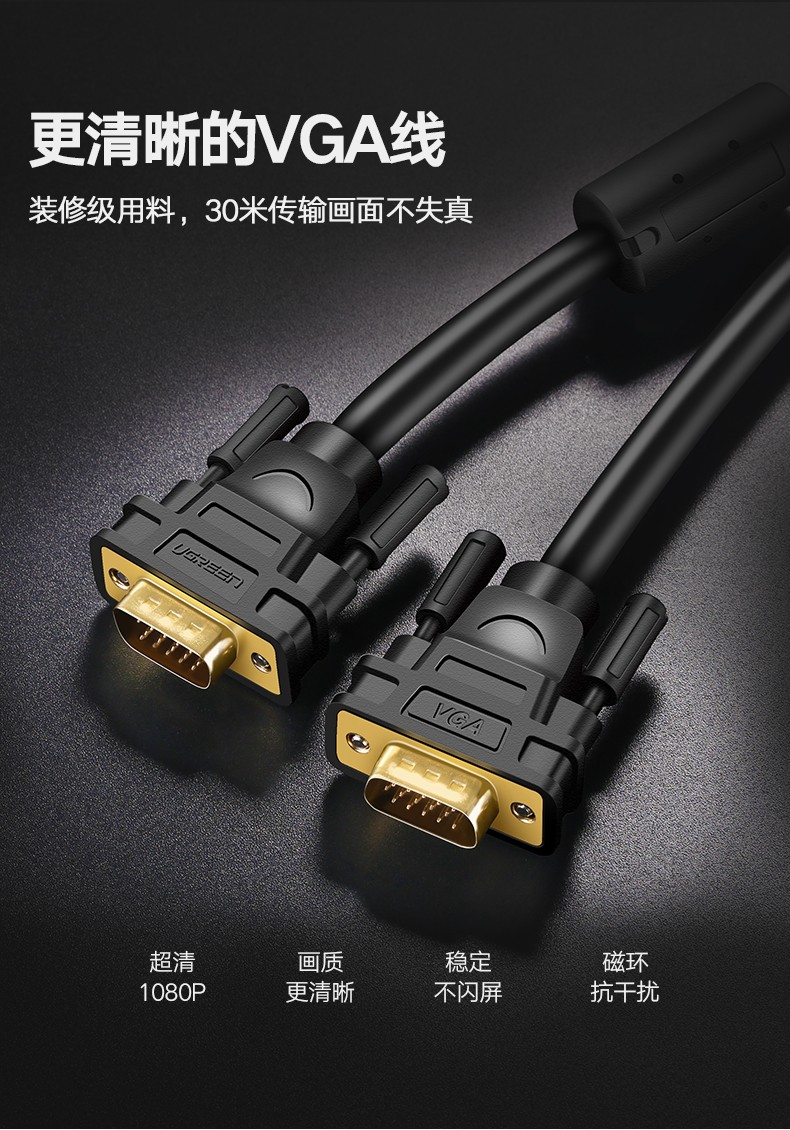

5. VGA接口

接口图

说明：VGA接口传输的依然是模拟信号，也叫D-Sub接口，。VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口

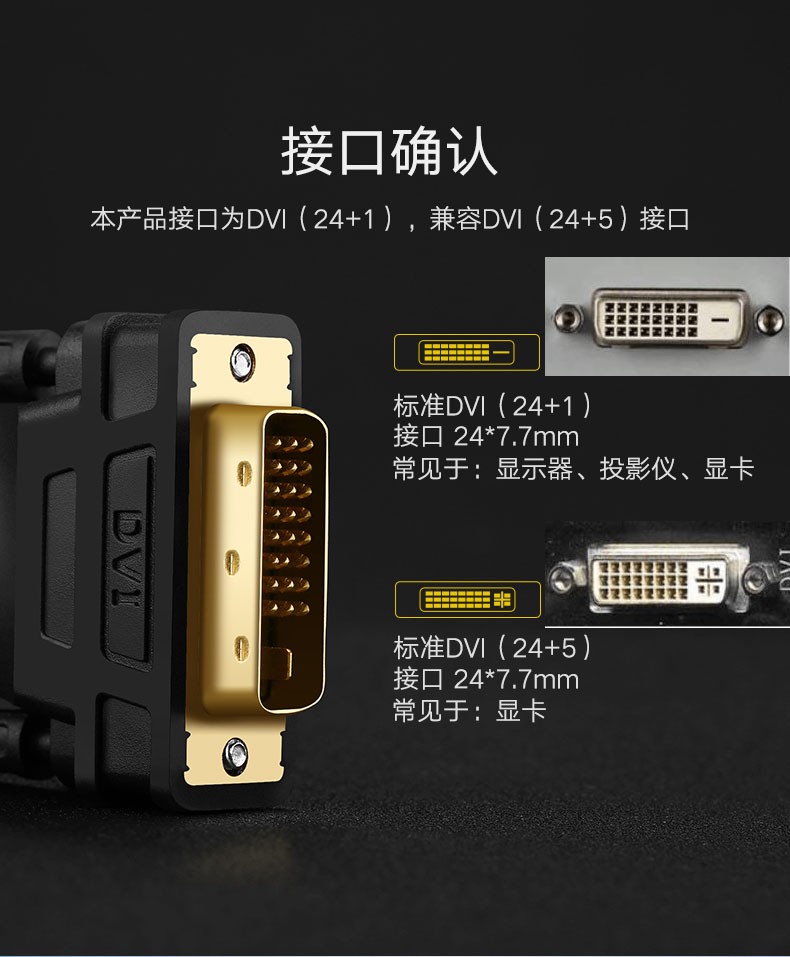

6. DVI接口

接口图

说明：目前的DVI接口分为两种：一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。

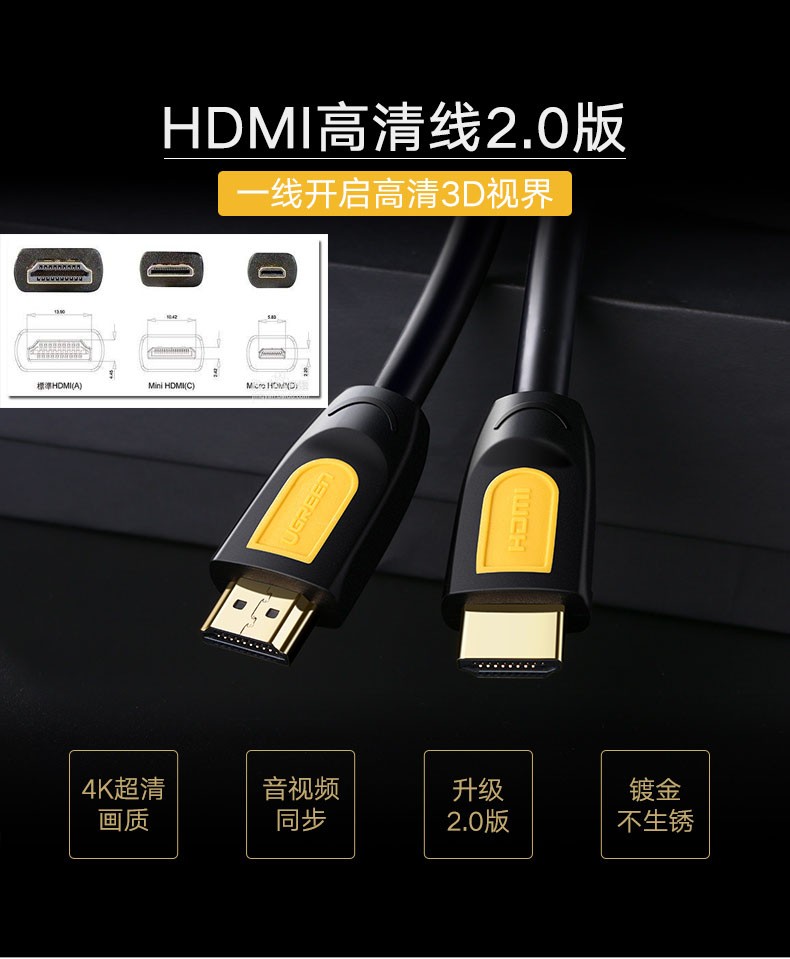

7. HDMI接口

接口图

说明：HDMI的英文全称是"High Definition Multimedia"，中文的意思是数字高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。值得一说，HDMI有三种接口，标准呢，mini，Micro，相当于USB线的情况。换算到手机就是标准卡，micro卡，nano卡。

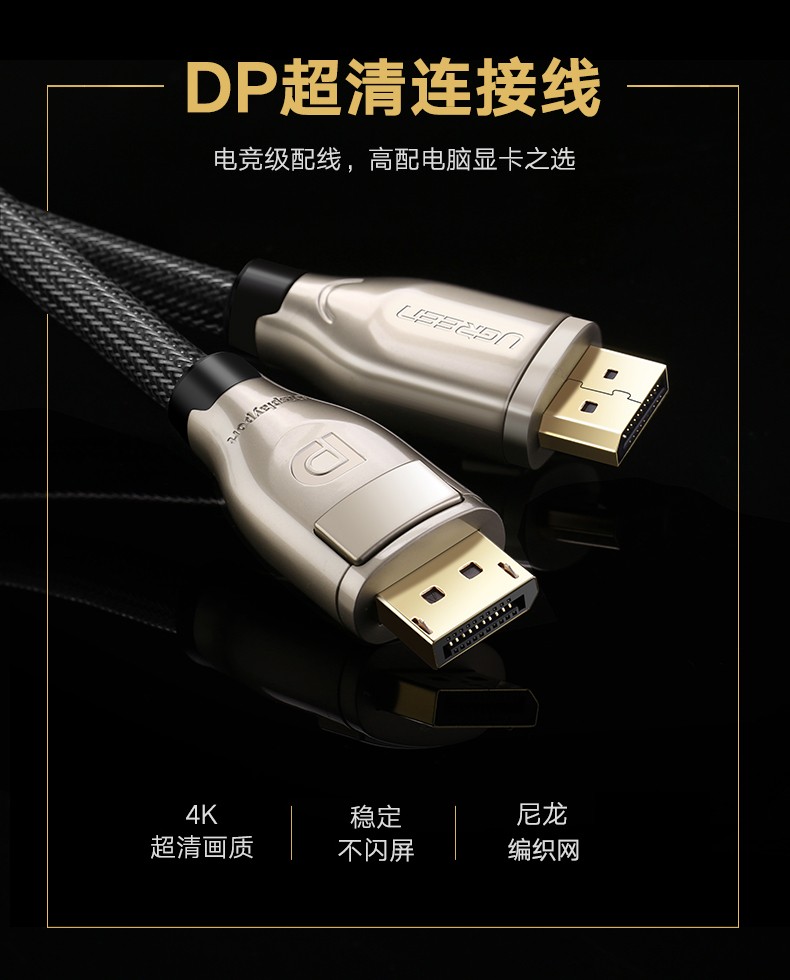

8. DP接口

接口图

说明：DisplayPort也是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。2006年5月，视频电子标准协会(VESA)确定了1.0版标准，2008年升级到1.1版，提供了对HDCP的支持。1.3版将总带宽提升到了32.4Gbps(4.05GB/s)，四条通道各自分配8.1Gbps。DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星、aoc等业界巨头的支持，而且它是免费使用的。要注意它和HDMI的区别：HDMI接口形状接近于梯形；DP接近于反D字型，而且DP接口上带有2个固定卡勾。
