十字轴万向联轴器的特点和用途

十字轴万向联轴器是一种通用的传动基础件，它的主要特点是可联接不在同一轴线的两传动轴系，并能可靠地传递扭矩和运动。

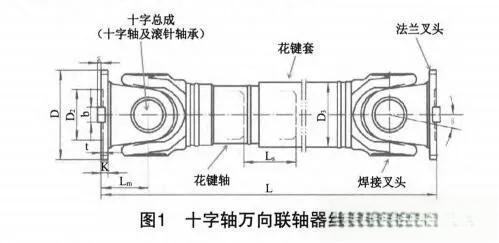

该联轴器具有承载能力高、使用寿命长、运行平稳、无噪音、轴向补偿量大等优点。十字轴万向联轴器结构见图1。

2正确安装、使用和维护

十字轴万向联轴器的正确安装，合理使用和经常性的维护，对保证转动性能及其延长使用寿命相当重要。

1)安装注意事项

(1)万向联轴器两端原则上均可以作为主动和从动，安装时应符合传动系统的设计规定，尽量使花键副远离振动源或冲击源。

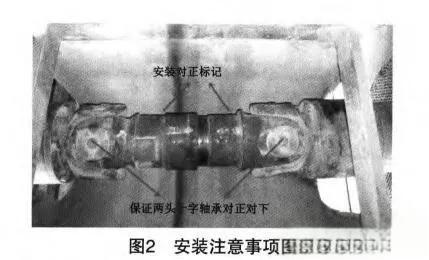

(2)对于可伸缩带花键副的万向联轴器，安装时应检查花键轴与花键套箭头标记是否对正，以保证两端叉头轴承孔轴线的相位差不超过10，见图2。

2)清洗及检查

(1)安装前需清洗油渍，并干燥法兰盘表面。对法兰连接螺栓必须用扭力扳手按规定的预紧力矩拧紧，其螺栓与螺母的机械性能等级不低于10.9级。

(2)紧固螺栓前，须将螺纹清洁或清洗，并涂少许胶，按交错方式进行紧固(不允许用底硬度垫圈)。

(3)安装好的万向联轴器带负荷运转一个班后(8h)，应检查法兰联结螺栓是否松动，并按预紧力矩再次拧紧，如此重复几个班，直到螺栓不再松动。

(4)应避免万向联轴器长期超载使用和违章操作，否则将降低使用寿命。

3)润滑规则

(1)新出厂的万向联轴器加有足够的润滑脂，无需再加油。但当存储六个月以上时，在上机前需要重新注油。

(2)万向联轴器润滑应充分，其轴承部分运转初每周应补充润滑一次，待工作正常后每季度补充润滑脂一次，而花键副侧每半年补充润滑脂一次。润滑脂为2号工业锂基脂(对花键副可以添加少量MoS2)。对轴承补充润滑脂时，新润滑脂应将旧润滑脂从J形油封处挤出，直至新油脂溢出为止。

4)巡检事项

运行中的万向联轴器，巡检事项。

(1)是否有异常响声；

(2)十字包是否有轴向窜动；

(3)径向跳动是否正常；

(4)联接螺栓是否松动。

出现上述任一现象则应停饥检查，分析原因，进行维修。

5)维修期

正常运行的万向联轴器，维修期一般在半年至一年，维修时应检查项目有：

(1)十字轴轴颈、轴承外圈及短圆柱滚子间接触表面的磨损情况，测量其径向间隙，并观察接触面是否有压痕、点蚀、剥落、裂纹等现象，法兰叉头和焊接叉头部位着色探伤是否有裂纹隐患。若存在上述现象则维修或更换。

径向间隙最大允许值，对SWZ型为0.25mm，SWP型及SWC型径向间隙最大允许值按表1规定执行。

(2)花键副是否滑动灵活，当花键齿磨损或配合间隙过大以及扭曲变形时，应进行更换或修复。

(3)因辊压机万向联轴器属高速运转设备，必要时需进行平衡实验。

3安全防护措施

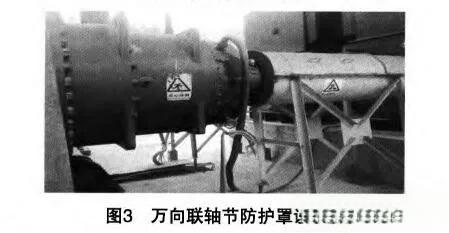

万向联轴节连接螺栓断裂和十字轴承损坏可能引起万向节部件甩出事故，存在极大隐患，建议适当优化完善万向联轴节防护罩设计。
